Un moteur électrique qui entraîne un convoyeur, une pompe de circulation d’eau et un ventilateur de désenfumage ne travaillent pas dans les mêmes conditions. Pourtant, un composant standard revient dans ces trois machines : le roulement à billes. Sa fonction reste identique (guider une rotation en réduisant le frottement), mais les contraintes auxquelles il doit répondre varient fortement selon l’équipement.
Pour un technicien ou un acheteur qui doit renouveler des références, cette diversité d’usages est à la fois une bonne nouvelle (un composant largement disponible) et une source d’incertitude (comment choisir la bonne version ?). Cet article propose une grille de lecture simple, basée sur trois critères — charge, vitesse, environnement — pour comparer les besoins des moteurs, des pompes et des ventilateurs.
Réponse directe : Dans un moteur, le roulement à billes guide un arbre tournant à vitesse élevée. Dans une pompe, il encaisse des charges axiales en milieu humide. Dans un ventilateur, il travaille en continu sous poussières. Même composant, mais références distinctes selon la machine.
Le roulement à billes : définition et rôle dans la transmission mécanique
Un roulement à billes est un composant mécanique qui permet à un arbre de tourner librement par rapport à un support fixe. Il se compose de deux bagues concentriques (une intérieure solidaire de l’arbre, une extérieure logée dans le palier) séparées par une série de billes maintenues par une cage. Ces billes roulent plutôt que de glisser, ce qui réduit nettement le frottement par rapport à un contact direct métal sur métal.
Selon les fonctions du roulement décrites par Techniques de l’Ingénieur, le composant assure plusieurs rôles simultanément : il permet une rotation rapide avec un minimum de frottement, supporte des charges radiales ou axiales et positionne précisément l’arbre. Ces capacités varient selon le type de roulement choisi.
Le roulement à billes est un composant standardisé : ses dimensions (diamètre d’alésage, diamètre extérieur, largeur) suivent des séries normalisées. Un même code dimensionnel se retrouve donc chez différents fabricants, ce qui facilite le remplacement. Pour explorer les différents types de roulements à billes disponibles, il faut combiner cette logique dimensionnelle à des critères liés à l’étanchéité, à la matière et à la charge admissible.
Pourquoi le même roulement ne convient-il pas à toutes les machines ?
Un roulement à billes n’est pas un composant universel. Deux équipements de puissance équivalente peuvent exiger des références très différentes, parce que les contraintes qu’ils imposent au roulement ne sont pas de même nature. Trois critères permettent d’orienter le choix.
La charge est le premier facteur. Elle peut être radiale (perpendiculaire à l’arbre, comme le poids d’une poulie), axiale (dans l’axe de l’arbre, comme la poussée d’une hélice) ou combinée. Un roulement à billes à gorge profonde encaisse surtout de la charge radiale ; d’autres géométries sont mieux adaptées à la charge axiale.
La vitesse de rotation conditionne l’échauffement du roulement et sa durée de vie. Chaque type possède une vitesse limite au-delà de laquelle les frottements internes et la dilatation deviennent problématiques. L’environnement, enfin, influence le choix de l’étanchéité et des matériaux : humidité, poussières, température ou présence de produits corrosifs modifient profondément les besoins.
La grille charge / vitesse / environnement en synthèse
- Charge : radiale, axiale ou combinée — oriente la géométrie du roulement.
- Vitesse : détermine la qualité de fabrication et le type de cage requis.
- Environnement : impose le type d’étanchéité et la matière des bagues.
Un mauvais arbitrage sur l’un de ces critères se traduit par une usure prématurée, un échauffement anormal ou, dans les cas sévères, un grippage et un arrêt de machine. D’où l’importance d’identifier d’abord la nature des contraintes avant de regarder une référence.
Moteurs industriels : guidage et rotation à haute vitesse

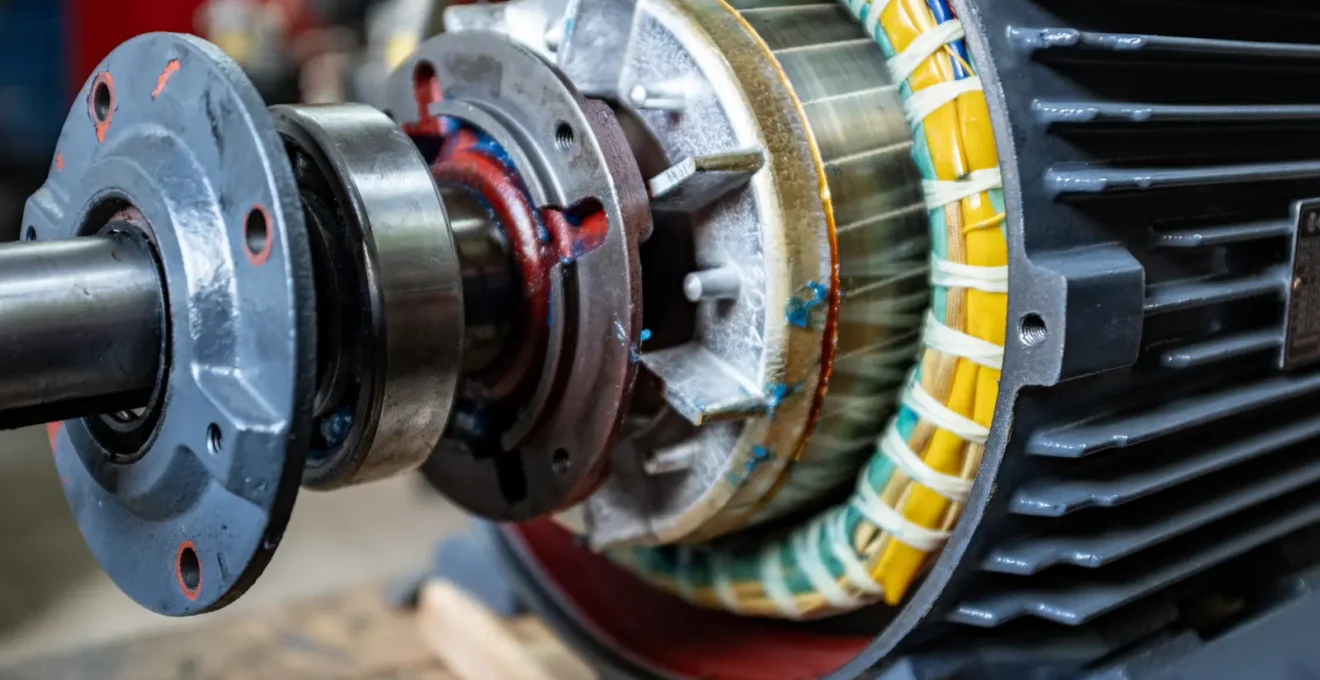

Dans un moteur électrique industriel, les roulements à billes sont placés aux deux extrémités de l’arbre du rotor : côté accouplement, où la charge mécanique est transmise à la machine entraînée, et côté opposé, souvent proche du ventilateur de refroidissement. Leur fonction principale est le guidage précis d’un arbre tournant à vitesse élevée, parfois plusieurs milliers de tours par minute.
Sur ce type d’application, les exigences portent principalement sur quatre points : faible frottement pour préserver le rendement du moteur, précision de rotation pour éviter les vibrations, faible échauffement en régime permanent et durée de vie prolongée. Un moteur mal roulementé perd en rendement, chauffe davantage et transmet des vibrations qui dégradent les équipements aval.
Appliquée à un moteur, la grille charge / vitesse / environnement se lit ainsi : la charge est surtout radiale (poids du rotor, tension d’une courroie éventuelle), la vitesse est élevée et constante, et l’environnement reste relativement propre à l’intérieur de la carcasse. Un roulement à billes à gorge profonde avec graissage à vie et étanchéité modérée répond souvent à ce profil, à condition de respecter le code dimensionnel d’origine.
Pompes et ventilateurs : quelles contraintes spécifiques pour les roulements ?
Pompes et ventilateurs partagent un point commun : ils déplacent un fluide, liquide ou gazeux. Mais les contraintes qu’ils imposent à leurs roulements sont presque opposées. Les comparer permet de bien comprendre pourquoi un même composant standard existe en autant de variantes.

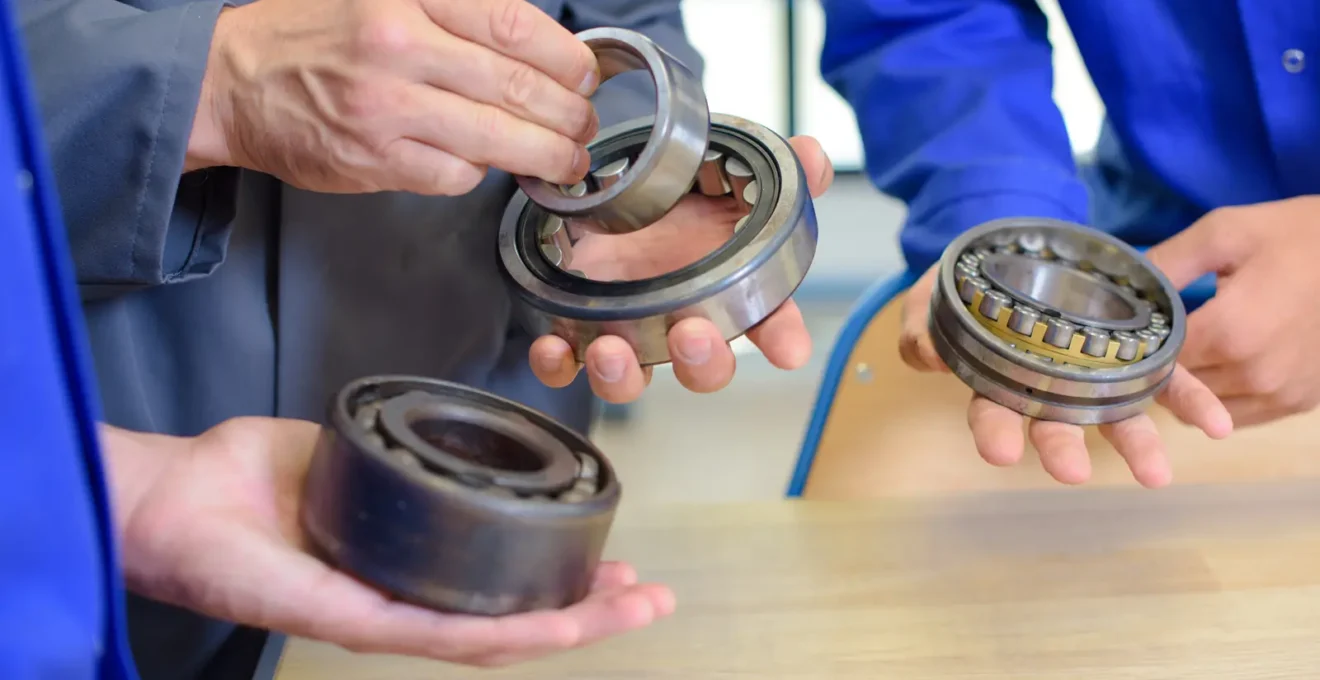

Pompes : charges axiales et environnement humide
Dans une pompe centrifuge, la rotation de la roue génère une poussée axiale le long de l’arbre, en plus de la charge radiale. Les roulements doivent donc encaisser une composante dans l’axe de rotation, parfois significative. L’environnement joue également un rôle majeur : eau, condensats ou produits chimiques peuvent remonter le long de l’arbre et attaquer les bagues.
Le Cetim recense d’ailleurs la casse de roulement parmi les pannes courantes des pompes industrielles, aux côtés de la perte de débit, de pression et des phénomènes d’abrasion ou d’érosion. Ce diagnostic récurrent explique pourquoi, sur ces machines, on privilégie souvent des roulements avec étanchéité renforcée, voire des bagues en acier inoxydable lorsque le milieu est corrosif.
Ventilateurs : vitesse modérée mais exposition continue aux particules
Les ventilateurs industriels tournent souvent à vitesse modérée, mais fonctionnent de façon quasi continue et dans des atmosphères chargées en particules. Le guide pratique de l’INRS sur la ventilation rappelle que les réseaux transportent des poussières dont l’accumulation peut provoquer colmatage et usure de la roue du ventilateur, et que les variations de vitesse liées aux changements de direction des réseaux affectent le fonctionnement de l’équipement.
Pour les roulements, cela signifie une exposition prolongée aux poussières et aux vibrations. L’étanchéité devient alors le critère déterminant : joints à lèvres, flasques métalliques ou protection renforcée, selon la nature des particules. La charge, souvent principalement radiale (poids de la roue, tension de la courroie), reste modérée mais appliquée en continu.
La comparaison directe entre une pompe de circulation et un ventilateur de colonne illustre bien le contraste : pour la première, on cherche à résister à l’humidité et à la charge axiale ; pour le second, à filtrer poussières et à encaisser des cycles longs. Même composant standard, mais deux cahiers des charges distincts.
Choisir le bon roulement à billes selon ses contraintes
Une fois les contraintes identifiées, le choix d’une référence se déroule en quelques étapes logiques. L’objectif est de passer d’une description de la machine à un code produit qui correspond réellement à l’usage.
- Caractériser la chargeIdentifier sa nature (radiale, axiale, combinée) et son intensité approximative. Cette étape oriente la géométrie du roulement.
- Évaluer la vitesseNoter la vitesse de rotation nominale et le mode de fonctionnement (continu, intermittent). Cela conditionne la qualité et le type de cage.
- Analyser l’environnementHumidité, poussières, température, exposition à des produits chimiques : ces éléments déterminent l’étanchéité et la matière.
- Relever les dimensionsMesurer le diamètre de l’arbre, celui de l’alésage du palier et la largeur disponible. Ces trois cotes verrouillent la série dimensionnelle.
- Comparer les référencesFiltrer les produits disponibles selon ces critères plutôt que de choisir au prix ou au hasard.
Les codes de référence contiennent plusieurs informations utiles : diamètre, type d’étanchéité (par exemple joint caoutchouc ou flasque métallique) et matière (acier standard ou acier inoxydable pour les milieux humides ou corrosifs). Apprendre à lire ces codes évite les erreurs de commande et permet d’identifier les équivalences entre fabricants.
Cas pratique
Un responsable maintenance doit remplacer les roulements d’une petite pompe de circulation d’eau chaude. Ses contraintes : charge majoritairement axiale, environnement humide, diamètre d’arbre de 20 mm. La grille d’analyse l’oriente vers un roulement à billes de série dimensionnelle correspondante, avec étanchéité renforcée et, selon la qualité de l’eau, des bagues en acier inoxydable. Plutôt que de commander la référence la moins chère, il filtre d’abord sur l’étanchéité et la matière, puis compare les prix à l’intérieur de ce périmètre réduit.
Attention aux équivalences hâtives : deux roulements aux dimensions identiques peuvent avoir des étanchéités, des matières ou des capacités de charge très différentes. Vérifier le code complet, pas seulement les trois cotes principales, évite une usure prématurée après remplacement.
Pour mieux relier le roulement à son équipement, il peut être utile de comprendre le fonctionnement d’un tapis roulant industriel, qui illustre comment un moteur, des rouleaux et des paliers travaillent ensemble pour transmettre un mouvement continu.
Quel roulement à billes choisir pour un moteur tournant à haute vitesse ?
Un roulement à billes à gorge profonde, de qualité adaptée à la vitesse visée, est généralement privilégié. La vitesse limite dépend du type et de la qualité du roulement : il est important de respecter les valeurs indiquées par la documentation du fabricant pour la série choisie.
Faut-il un roulement en inox pour une pompe en environnement humide ?
Pas systématiquement. Un roulement en acier standard avec étanchéité renforcée peut suffire dans un environnement simplement humide. L’inox devient pertinent lorsque le roulement est en contact direct avec de l’eau, des condensats agressifs ou des produits corrosifs.
Comment protéger un roulement de ventilateur exposé aux poussières ?
Le principal levier est le choix de l’étanchéité : joints à lèvres en caoutchouc ou flasques métalliques limitent la pénétration des particules. Un entretien régulier du réseau et de la roue, pour éviter l’accumulation de poussières, prolonge également la durée de vie du roulement.
Peut-on remplacer un roulement par une référence équivalente d’un autre fabricant ?
Oui, à condition de vérifier que les dimensions, le type d’étanchéité, la matière et la capacité de charge sont réellement équivalents. Deux références de même code dimensionnel ne sont pas automatiquement interchangeables si leurs options diffèrent.
Appliquer la grille charge / vitesse / environnement avant de regarder un catalogue permet de resserrer rapidement le choix sur quelques références crédibles. Pour aller plus loin, le mieux reste souvent de confronter sa liste de contraintes à un catalogue spécialisé et, en cas de doute sur une équivalence, de solliciter un conseil technique avant commande.
